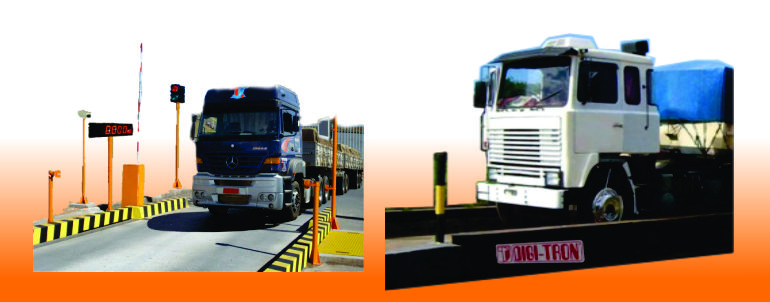

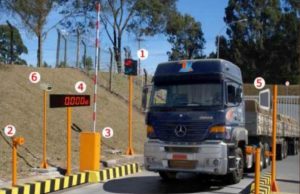

• A balança ULR/F 40t de pesagem por conjunto de eixos pesa qualquer tipo de veículo de carga, pois essa operação se dá por conjunto de eixos.
• A balança ULR/F 40t de pesagem por conjunto de eixos não tem limite para peso de carga, enquanto que a balança Rodoviária Comum “normal”, o limite será sempre a sua capacidade máxima. Como exemplo citamos um treminhão de 180T, que na balança ULR/F 40t, pode ser pesado por conjunto de eixos e não pela sua extensão.
• Com a ULR/F 40t pode-se, através do software SPE, obter a comparação direta com os limites de peso estabelecidos no código de trânsito brasileiro, em cada operação de pesagem, impedindo que o cliente seja multado por excesso de peso nos eixos. Na tela do computador lê-se o peso e a indicação, visualizando se está ou não acima dos limites legais estabelecidos (tanto por eixo quanto no peso bruto total);
• Comparando uma balança ULR/F 40t com qualquer outra balança Rodoviária Comum, fica bastante evidente a redução de custos, quer em termos de equipamento, quer em termos de obras civis, frete, serviços, calibração, etc.
• Não é possível instalar a balança ULR/F 40t sobre o piso, pois a legislação impede a pesagem separada de eixos quando todos os eixos de um veículo não estão no mesmo plano daquele que está sendo pesado.
• A balança URL/F 40t NÃO PODE ser utilizada na pesagem de veículos que transportem qualquer tipo de líquido, sendo essa, a única restrição de carga.
• Em termos operacionais, a “dificuldade” que a URL/F 40t apresenta é a necessidade do operador identificar (antes da pesagem) o tipo de caminhão que vai ser pesado (com quantos e quais tipos de eixos), além de certificar-se de que o conjunto de eixo a ser pesado estará colocado corretamente sobre a plataforma de pesagem.

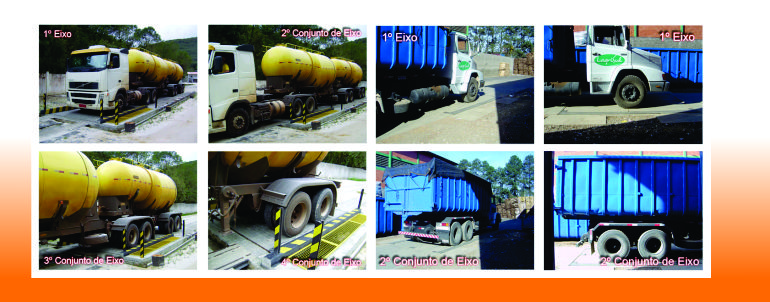

• Se, em média, o deslocamente de entrada, a parada, a pesagem e o deslocamento de saída de cada conjunto de eixo demandar 15 segundos, a ULR/F 40t fará a pesagem de um caminhão com quatro conjuntos de eixos (bi-trem) em 1 minuto. Portanto, tem capacidade de pesar 60 bi-trens por hora, em média, que é aproximadamente o tempo que demora também qualquer outra balança.

Ótima relação Custo X Benefício na pesagem por conjunto de eixos As balança por conjunto de eixos concentram sua melhor vantagem na “garantia” de que o peso de cada eixo do veículo esteja em acordo com as normas impostas pelo DNIT, além de se destacar também nas situações relacionadas abaixo:

• Economia de materias para estrutura da balança;
• Economia em espaço físico para instalação da balança;
• Utilização de apenas 4 células de carga;
• Ganho de tempo “no processo de montagem e desmontagem da balança”

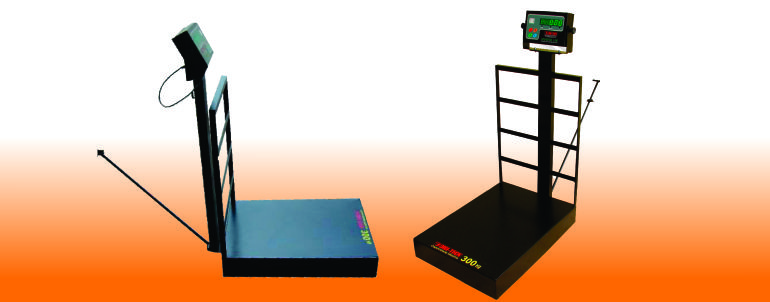

• Balança totalmente eletrônica constituída de uma única célula de carga montada no centro da plataforma da balança, o que a protege contra erro de leitura nas cargas depositadas fora de centro da plataforma, garantindo precisão, velocidade e confiabilidade nas operações.

• Plataforma retangular e ampla área de pesagem permitem acomodar melhor caixas e sacarias, facilitando e otimizando as pesagens.

  • Rodízios giratórios permitem o fácil movimento da balança, facilitando as pesagens em vários pontos de seu estabelecimento.

  • Fácil operação e display de leds de excelente leitura nas dimensões de 26mm.

  • Fornece indicação luminosa para exibição de mensagens ao usuário no caso de falhas ou erros de operação.

  • Totalmente configurável via teclado, de fácil digitação e com retorno sonoro, permitindo o ajuste da velocidade da pesagem às necessidades específicas de cada cliente, sem que seja necessário a presença de um técnico.

  • Relógio interno configurável permite a associação de data e hora na impressão dos dados da pesagem ou contagem.

  • Possui bateria interna (com autonomia de 8 horas consecutivas), para dar mais agilidade em seu processo, eliminando a necessidade de tomada próximo ao local de trabalho. Possui fonte interna de alimentação automática de 85 a 250 volts, ao mesmo tempo que está utilizando para fazer as pesagens está carregando a bateria interna.

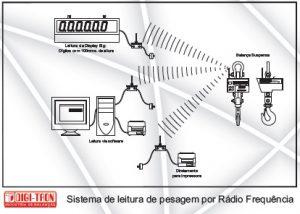

  OPCIONAIS: Impressora, etiquetadora, display remoto com interface paralela e serial padrão via RF;

  MÓVELSoftware de gerenciamento de peso;

  MÓVELCarregador de bateria veicular.

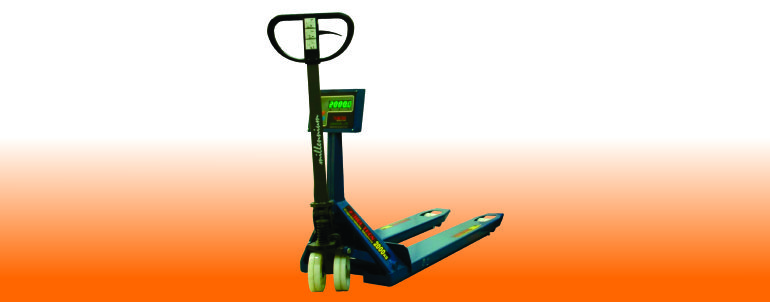

Robusta, prática e manobrável. Possui rodas embutidas e grade de segurança.

Ideal para caixas e sacarias.

MÓVEL

Rodas traseiras giratórias em nylon.

Rodas dianteiras em borracha rígida.

• Classe de exatidão III

• Aprovada pelo INMETRO conforme Portaria 236

• Display com 26 mm de altura

• Gabinete em Aço Carbono com pintura epóxi ou Aço Inoxidável Polido

• Alimentação por Bateria com autonomia de até 50 horas de trabalho

• Velocidade de leitura/tempo de estabilização configurável

• Filtro digital, contra vibrações, configurável em até 8 níveis

• Indicadores luminosos de zero, peso líquido e peso estável

• Retenção de carga máxima

• Contagem de peças

• Acompanha Carregador de Bateria

OPCIONAIS:

• Impressoras, etiquetadoras, display remoto com interface paralela e serial padrão via RF;

• Software de Gerenciamento de Peso.

ESPECIFICAÇÕES:

Capacidade de carga 2000 kg

Peso do Equipamento 110 kg

Carga máx. no eixo condutor 810 kg

Carga máx. no eixo de carga 1300 kg

Elevação 195 mm

Altura do garfo abaixado 85 mm

Comprimento útil do garfo 1150 mm

Largura externa do garfo 555 ou 700 mm

Comprimento total 1550 mm

Roda do eixo condutor 170 mm

Roda do eixo de carga 75 mm

ESPECIFICAÇÕES DA BATERIA:

Bateria 6V

Ciclo de uso 7.25 – 7.45v

Stand-by 6.75 – 6.90v

Corrente instantânea inicial <2.16A

Estrutura

Projetada para suportar carga conforme especificação do cliente. Com leituras precisas, o equipamento prevê um circuito detector de movimento que inibe qualquer impressão ou envio de dados antes da estabilização de todo o sistema de pesagem, evitando desvios de leituras causados pelo movimento de carga sobre a plataforma.

Mesa de Roletes

Formada por quatro vigas longitudinais de chapa dobrada em “U” dupla xadrez, onde se apóiam duas linhas de roletes e 02 vigas externas de chapa dobrada em “U” para guia de carga, sobressaindo de 20 a 30 mm.

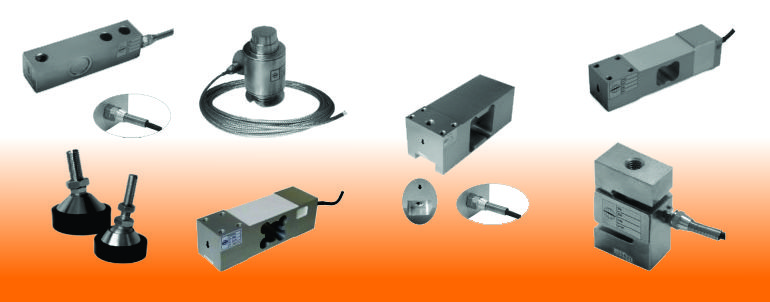

Células de Carga

Construídas de aço liga blindada, de modo a evitar a corrosão por umidade, possuindo compensação a mudanças de temperatura.

Indicador Digital

O indicador de peso é do tipo eletrônico digital industrial, montado em :

1. Alimentação: 110 – 220Vac full range

2. Teste de inicialização;

3. Massa a ser medida indicada por até 06 digitos;

4. Indicação de sobrecarga;

5. Indicação de sub-carga;

6. Dispositivo de zero automático e semi-automático;

7. Dispositivo de manutenção de zero;

8. Dispositivo de tara semi-automática subtrativo;

9. Alimentação por bateria;

10. Interface de saída RS 232C ou 485/422;

11. Dispositivo com saída analógica de set-point;

12. Dispositivo de saída 4-20 mA;

13. Dispositivo impressor.

Os dígitos foram desenvolvidos a propiciar fácil leitura, com intensidade luminosa compatível, de modo a não causar desconforto visual aos operadores.

Capacidades e dimensões compatíveis com Portaria INMETRO.

O Rack Balança Digi-tron foi projetado e desenvolvido para atender a diversas necessidades de carga e tamanho de plataforma. É um instrumento de pesado estática composto por estrutura ferrosa, células de carga e indicador eletrônico. Disponível nas capacidades de 2/3/5/10/15 e 20t., nas dimensões (comprimento) 3,0 m até 3,5 m e largura de 2,0 m até 2,6 m.

• Classe de exatidão III

• Aprovado pelo INMETRO Portaria 236

• Display com 26 mm de altura com 5 dígitos

• Gabinete em Aço Carbono com pintura epóxi ou Aço Inoxidável Polido

• Alimentação de 85 a 250 Vca (Fonte Automática)

OPCIONAIS

• Comunicação RS 232 via Rádio Freqüência (até 250m)

• Impressora térmica para etiquetas adesivas com código de barras

• Conexão à rede ethernet via conversor

O indicador de Peso DG-N foi desenvolvido com o que há de mais avançado em tecnologia eltrônica. Extremamente versátil, pode ser facilmente aplicado em qualquer processo, instrumento ou sistema de obtenção e tratamento, com a mais absoluta precisão, de uma informação de peso.

Conecta-se a vários modelos de plataformas de pesagem, balanças eletro-mecânicas, silos, tanques, balanças de caçamba e sistemas de automação de pesagem.

O display de 26mm (o maior do mercado) oferece ótima visibilidade, e sua estrutura garante resistência e maior durabilidade quando utilizados em ambientes mais agressivos e regime de contínua operação.

1- Geral

• Display gráfico de multi funções de 240×62 pixels,

• Digitos de 26mm de altura

• Teclado com estrutura de 27 teclas,

• Suporte giratório para montagem em parede ou mesa,

• Relógio calendário incorporado (Data e Hora),

• Ticket tabelas de códigos alfanuméricos editáveis pelo PC,

• Três canais de comunicação serial RS232 C para conexão a impressora, computador, PLC ou display remoto,

• Interfase ModBus 232 (ModBus 485/422 opcional),

• Configuração e calibração digital realizada mediante teclado,

• Zero automático programável,

* INMETRO Classe III

2-Funções

• Função pesagem dos caminhões

• Auditoria das últimas 500 pesagens na memória não volátil.

3- Elétricas do Indicador

• Alimentação 110/220VCA ( -15 / +10 %).

• Consumo máximo: 60 mA.

• Frequência: 60 Hz.

• Tensão: 15 VCC (pode ativar até 12 células).

4- Dimensionais

• Peso (max): 5,7Kg.

• L: (max):320 mm

• A: (max):280 mm

• F: (max): 90 mm

5- Ambientais

• Funcionamento normal com temperaturas de -5 até 40°C.

• Chapa pintada com padrão NEMA XII/IV.

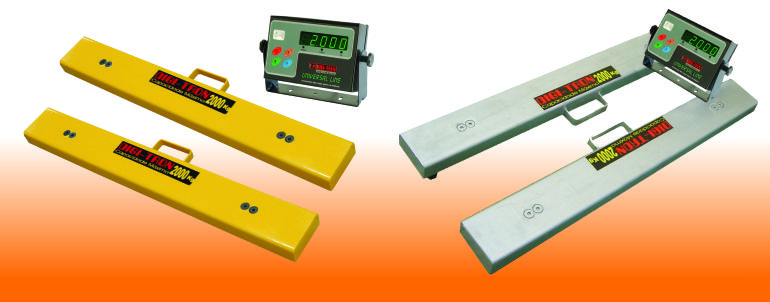

As Balanças em Barras de Pesagem foram projetadas especialmente para a pesagem de cargas vivas, podendo também, ser empregada em sistemas de pesagem industrial para conferências.

BOVINOS

EQÜINOS

AVES

SUÍNOS

Estrutura

As plataformas foram construídas em aço carbono SAE1020 pintado com epóxi, disponível também na versão alumínio, garantido assim maior leveza e maior vida útil devido sua resistência a corrosão.

Plataforma

As plataformas podem possuir rampas incorporadas em sua estrutura, o receptor de carga com chapa xadrez, independente da versão (aço ou alumínio).

O sistema foi projetado com alças que facilitam o transporte do equipamento.

Células de Carga

Construídas de aço liga blindada, de modo a evitar a corrosão por umidade, possuindo compensação a mudanças de temperatura.

Indicador Digital

O indicador de peso é do tipo eletrônico digital industrial, montado em estrutura de aço carbono SAE 1020 com pintura epóx ou inoxidável ASI 304 polido.

1. Alimentação: 110 – 220Vac full range

2. Teste de inicialização;

3. Massa a ser medida indicada por até 06 digitos;

4. Indicação de sobrecarga;

5. Indicação de sub-carga;

6. Dispositivo de zero automático e semi-automático;

7. Dispositivo de manutenção de zero;

8. Dispositivo de tara semi-automática subtrativo;

9. Alimentação por bateria;

10. Interface de saída RS 232C ou 485/422;

11. Dispositivo com saída analógica de set-point;

12. Dispositivo de saída 4-20 mA;

13. Dispositivo impressor.

Os dígitos foram desenvolvidos a propiciar fácil leitura, com intensidade luminosa compatível, de modo a não causar desconforto visual aos usuários.

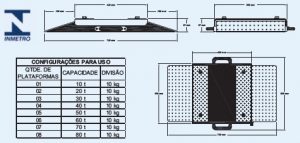

A Balança Pesa Eixo/Roda MVD, nos modelos com rampa ou embutida, é um sistema portátil que proporciona grande agilidade e confiabilidade, desenvolvida para ser utilizada na pesagem de eixo em geral, sua calibração periódica poderá ser feita através da Rede Brasileira de Calibração.

As plataformas foram construídas de aço carbono SAE1020 pintado com epóxi, disponível também na versão alumínio, garantido assim maior leveza e maior vida útil devido sua resistência a corrosão.

É um instrumento de pesagem estática composto por estrutura ferrosa, células de carga e indicador eletrônico digital e com portaria de aprovação de modelo junto ao Inmetro.

Disponível na capacidade de 10t á 80t, nas dimensões:

Modelo com Rampa: L:660mm x C:720mm x A:67mm

Modelo com Embutido: L:660mm x C:420mm x A:67mm

Outras Capacidades e dimensões sob consulta
